Výměna listové pružiny: návod krok za krokem

Náročná, ale zvládnutelná domácí práce. Tady je celý postup – nářadí, bezpečnost, kritické kroky a utahovací momenty – pro dodávky, obytné vozy a pick-upy.

Objednali jste si novou listovou pružinu a chcete ji namontovat sami. Se správným nářadím, trochou trpělivosti a systematickým přístupem to většina lidí se základní technickou zručností zvládne doma. V ideálním případě počítejte se dvěma až třemi hodinami na jednu stranu – zarezlé šrouby a zatuhlá závěska z toho ale klidně udělají šest.

Poznámka k rozsahu: tento návod platí pro dodávky, obytné vozy a pick-upy. U těžkých nákladních vozidel působí mnohem větší síly a je potřeba speciální nářadí, takže na ně se nic z toho nevztahuje.

Demontáž prasklé listové pružiny na zadní nápravě. Tady práce začíná – a obvykle i boj s korozí.

Máte to dělat sami?

Do této práce má smysl se pustit, pokud máte základní technické znalosti, pořádný zvedák a páry stojanů, pevné a rovné místo na práci a chuť poprat se se zarezlými spoji. Pokud jste ještě nikdy nezvedali vozidlo, nemáte správné vybavení, tlačí vás čas nebo máte silně zkorodovaný rám, svěřte to servisu – totéž platí, pokud máte sebemenší pochybnosti o bezpečném zvednutí. Ušetřit můžete i tak: přivezete si vlastní díly a zaplatíte jen montáž.

K času: čistá práce zabere zhruba hodinu až hodinu a půl na stranu, typická dvě až tři hodiny a obtížná – zatuhlé šrouby, korozí spečené díly – čtyři až šest. Plánujte se středem tohoto rozpětí a nepřekvapí vás to.

Nářadí a díly

Ze základního vybavení budete potřebovat zvedák s nosností alespoň dvě tuny, odpovídající pár stojanů a klíny pod kola; ráčnu se sadou hlavic a očkoploché klíče 10–24 mm, k tomu prodlužovací nástavce a kardanové klouby na hůře přístupná místa; a momentový klíč (60–150 Nm) – ten není volitelný, protože jedině tak utáhnete kritické spoje správně. Přidejte penetrační olej, drátěný kartáč, kladivo a vyrážeč. A pro případ, že se něco zasekne, vám úhlová bruska, plynový hořák a rázový utahovák ušetří hodiny.

K dílům: vždy vyměňte U-šrouby (dva na stranu) a jejich matice (čtyři na stranu) – časem se protáhnou a ztrácejí pevnost. Šrouby ok pružiny, silentbloky nebo čepy závěsky vyměňte také, pokud jsou zrezlé nebo popraskané – stejně budete mít všechno rozebrané.

🛒 Objednejte si všechno, než začnete. Nejhorší místo, kde zjistíte, že vám chybí díl, je s vozidlem už na stojanech. Listové pružiny, sady U-šroubů a zesilovací sady si můžete objednat přímo v našem e-shopu s dopravou po celé Evropě. [Odkaz]

Bezpečnostní pravidla, na kterých opravdu záleží

Nikdy nepracujte pod vozidlem, které drží jen zvedák – zvedáky selhávají, a to se nepřežívá. Vždy používejte stojany, na pevném bodě rámu a na pevném podkladu (beton nebo asfalt, nikdy hlína, štěrk nebo led). Zvedejte výhradně v bodech určených výrobcem. Nejdřív vozidlo zajistěte: zatažená ruční brzda, zařazený rychlostní stupeň nebo poloha P, přední kola zaklínovaná z obou stran. Noste ochranné brýle a rukavice a pracujte na dobře osvětleném a větraném místě.

Příprava vozidla

Zaparkujte na pevném rovném podkladu a zajistěte vozidlo podle výše uvedeného. Pokud budete sundávat kolo, povolte teď matice kola – jen povolte, nevyšroubovávejte – dokud se kolo nemůže protáčet.

Pak přijde krok, který se snadno vynechá a draze lituje: vyčistit a namočit spoje. Okartáčujte U-šrouby a jejich čtyři matice, přední i zadní šrouby ok pružiny a závěsku, spodní šroub tlumiče a šroub stabilizátoru, pokud ho vozidlo má. Vše důkladně nastříkejte penetračním olejem a nechte deset až patnáct minut působit; pokud se pak něco nehne, dejte další dávku a víc času. Tahle trpělivost se u patnáct let staré, solí prosycené matice mnohonásobně vyplatí.

Zvednutí vozidla

Zvedák umístěte na skutečný zvedací bod – podélník rámu nebo zesílenou část u nápravy, nikdy na olejovou vanu, brzdové potrubí nebo kabel. Zvedejte jen tak vysoko, aby bylo kolo jeden až dva centimetry nad zemí, zasuňte stojany vedle zvedáku a vozidlo na ně opatrně spusťte. Zvedák nechte na místě jako pojistku, zatřeste vozidlem a ověřte, že stojí stabilně, a teprve pak lezte pod něj.

Demontáž staré pružiny

Začněte spodním šroubem tlumiče (obvykle 15–19 mm). Uvolnit ho jako první má svůj důvod: jakmile je pružina volná, náprava chce klesnout a tlumič by tomu bránil. Povolte pouze spodní uchycení. Pokud má vozidlo stabilizátor, odpojte i jeho spodní šroub u nápravy.

Odsud zadní náprava znatelně klesne, a pokud je kolo dole, může jedna strana klesnout skoro až na zem. Bedlivě sledujte brzdové trubky a kabely – váha nápravy je může utrhnout a prasklé brzdové potrubí vyřadí vozidlo z provozu. Lano nebo druhý zvedák pod nápravou pro kontrolu klesání je rozumné opatření.

Následují U-šrouby, které přitahují pružinu k nápravě. Jejich čtyři matice (obvykle 17–21 mm) povolujte po kouscích a střídavě, stejně jako matice kol. Vytáhněte oba U-šrouby a sejměte přítlačnou desku, pokud tam je. Pokud je matice zatuhlá napevno, postupujte po pořádku: nahřejte ji hořákem, klepněte na ni ze strany kladivem, zkuste rázový utahovák – a teprve jako poslední možnost U-šroub uřízněte bruskou. Stejně ho měníte.

Teď oka pružiny. Přední oko je přišroubované přímo ke konzole rámu; zadní je uchycené přes závěsku. Obě nastříkejte, pak vyšroubujte nebo vyrazte přední šroub (typicky 17–22 mm) a poté zadní čep závěsky. Pokud šroub oka nechce ven – klasická potíž –, nejčastěji zabere trik: mírně nadzvednout nebo spustit nápravu, aby se pružina odlehčila; pak se šroub uvolní. Pokud ne, opatrně ho vyrazte, abyste nepoškodili konzolu, nebo použijte teplo.

Pružina je teď volná. Pohybujte s ní sem a tam a vysuňte ji – a počítejte s váhou, protože listová pružina může mít od 15 do 40 kg. Druhý pár rukou celou věc výrazně zbezpečí.

Než nasadíte novou, vyčistěte dosedací plochy pružiny: okartáčujte horní stranu nápravy, středový otvor, do kterého zapadá středový šroub pružiny, a konzoly, až na čistý suchý kov. Středový šroub musí dosednout přesně a zachycená nečistota nebo rez může nápravu vychýlit ze středu nebo způsobit, že se pružina pod zatížením posune.

Montáž nové pružiny

A teď chyba, na které naletí většina lidí: pokud je pružina nesymetrická (různě dlouhá ramena vpředu a vzadu), má správný směr montáže, a nasazená obráceně způsobí zkosenou nápravu, tahání vozidla na jednu stranu a nerovnoměrné opotřebení pneumatik. Zpravidla míří delší rameno dopředu, ale ověřte si to podle druhé strany, návodu nebo značky středového šroubu, než se rozhodnete.

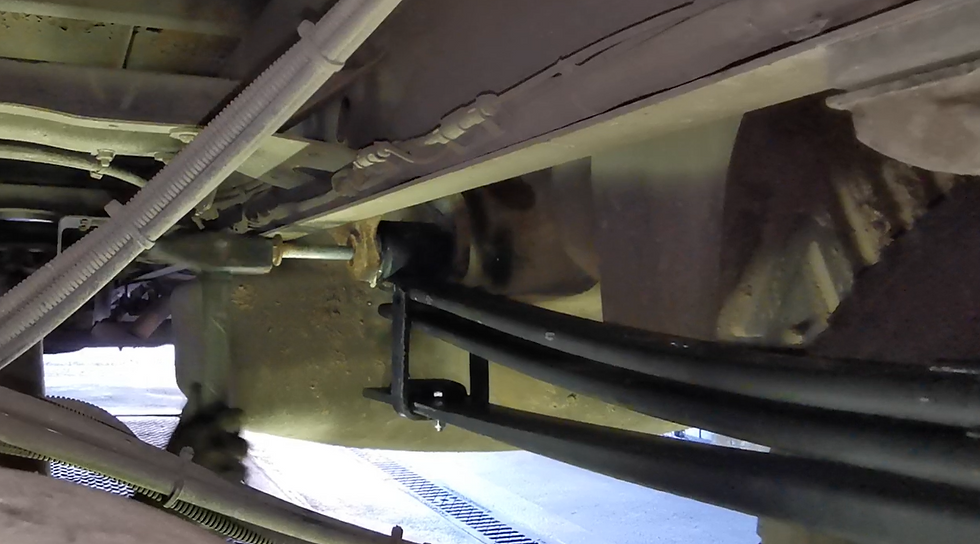

Přední šroub oka se prorazí okem pružiny do konzoly rámu. Prorážejte opatrně, našroubujte rukou – a zatím nechte volný.

Pružinu zvedněte na místo, srovnejte oka s konzolami a ujistěte se, že středový šroub zapadl do svého otvoru v nápravě. Přední šroub oka i zadní čep závěsky našroubujte rukou – ale zatím je nechte volné (důvod je níže). Pokud šroub nechce dovnitř, pohněte nápravou mírně nahoru nebo dolů a naneste trochu maziva.

Zajištění zadní závěsky, která spojuje zadní oko pružiny s rámem a umožňuje pružině se při propružení prodloužit. I tento šroub zatím zůstává volný.

Nyní nasaďte U-šrouby – poté, co ověříte, že středový šroub sedí a pružina leží na nápravě rovně. Všechny čtyři matice našroubujte rukou a pak je utahujte postupně a rovnoměrně: nejdřív všechny lehce dotáhněte (10–20 Nm), potom projděte křížem (40–60 Nm) a nakonec utáhněte na předepsaný moment. Orientačně u suchého závitu: M10 přibližně 75 Nm, M12 přibližně 130 Nm, M14 přibližně 200 Nm – u naolejovaného závitu tyto hodnoty snižte o 10–15 %.

Namontujte zpět tlumič (přibližně 60–90 Nm) a, pokud jste ho demontovali, stabilizátor (přibližně 40–70 Nm). Než začnete spouštět, zkontrolujte pod vozidlem:

•      Všechny šrouby na místě a dotažené, U-šrouby rovnoměrně na moment

•      Žádné brzdové trubky ani kabely nevisí a nejsou napnuté

•      Tlumič a stabilizátor zpět namontované

•      Kolo nasazené, pokud jste ho sundali (matice dotažené rukou, finální moment později)

Nová listová pružina je namontovaná a přitažená k nápravě novými U-šrouby. Teď přijdou závěrečné kontroly, než vozidlo spustíte.

Spuštění vozidla a finální moment

Vyndejte stojany, vozidlo pomalu spusťte a odstraňte zvedák. Teprve teď matice kol dostanou finální moment (přibližně 110–140 Nm, křížem).

A teď přijdou na řadu i ty šrouby ok, které jste záměrně nechali volné. Když vozidlo stojí na kolech, je pružina zatížená a ve své přirozené poloze – přesně tehdy se mají šrouby ok dotáhnout naplno. Kdybyste je utáhli na stojanech, silentbloky by byly sevřené ve špatné poloze a při každém pohybu odpružení by se přetěžovaly. Zkontrolujte i moment U-šroubů a zakončete pohledem na celou práci: nic nevisí, každý šroub sedí, pružina je vystředěná a světlá výška odpovídá.

Po práci

Nevyrážejte rovnou na dálnici. Udělejte nejdřív klidnou zkušební jízdu na pět až deset kilometrů, poslouchejte, jestli něco neřinčí, vnímejte neobvyklé vibrace a sledujte, jestli vozidlo jede rovně. Cokoli divného je signál zastavit a zkontrolovat – ne jet dál a doufat.

Pak krok, na který se snadno zapomíná: kontrola po prvních 500 až 2 000 km. U-šrouby si sednou a jejich matice se mohou povolit, takže je dotáhněte, zkontrolujte šrouby ok a ověřte, že vozidlo stojí na obou stranách stejně vysoko. Pět minut tady zabrání tomu, aby se z maličkosti stala porucha u silnice.

Časté dotazy

Jak náročná je výměna listové pružiny doma?

Středně náročná. Se základními technickými znalostmi a správným nářadím počítejte zhruba se dvěma až čtyřmi hodinami na stranu.

Musím měnit obě strany najednou?

Ne – většina lidí mění jen jednu stranu. U staršího vozidla pomůže výměna obou stran udržet vyváženou světlou výšku.

Potřebuji opravdu nové U-šrouby?

Ideálně ano. Staré U-šrouby se protáhnou a zeslábnou a jsou levnou pojistkou proti tomu, abyste práci dělali znovu.

Potřebuji momentový klíč?

Rozhodně doporučujeme – je to jediný spolehlivý způsob, jak vědět, že jsou kritické spoje správně utažené (obvykle 80–150 Nm).

Jaký je nejčastější problém?

Zatuhlé, zrezlé šrouby a matice, pokaždé. Penetrační olej a trpělivost vyřeší většinu z nich.

Je potřeba potom geometrie kol?

Ne.

Můžu doma namontovat zesílenou pružinu?

Ano, stejně jako standardní – jen se s ní hůř manipuluje, protože je těžší.
